स्टेनलेस स्टील डीप ड्रॉ हाऊसिंग वैद्यकीय उपकरणांमध्ये ॲल्युमिनियम बदलू शकते का?

अनेक दशकांपासून, वैद्यकीय उपकरणांच्या घरांसाठी ॲल्युमिनियम ही डीफॉल्ट सामग्री आहे – हलके, मशीनसाठी सोपे आणि माफक प्रमाणात गंज-प्रतिरोधक. परंतु आजची सर्जिकल साधने, इम्प्लांट करण्यायोग्य ड्रायव्हर्स आणि डायग्नोस्टिक उपकरणांना कठोर मागण्यांचा सामना करावा लागतो: वारंवार ऑटोक्लेव्ह निर्जंतुकीकरण, आक्रमक रासायनिक साफसफाई आणि सतत संकुचित होणारे घटक. अभियंते विचारत आहेत: स्टेनलेस स्टील करू शकताखोल काढलेली घरेपाऊल उत्तर अधिकाधिक होय आहे. अचूक स्टॅम्पिंग आणि सखोल रेखांकनात प्रगती केल्याबद्दल धन्यवाद, स्टेनलेस स्टीलची घरे आता उच्च टिकाऊपणा, EMI शील्डिंग आणि निर्जंतुकीकरण सुसंगतता प्रदान करताना वजनात (पातळ भिंतींद्वारे) ॲल्युमिनियमशी जुळतात किंवा त्यापेक्षा जास्त आहेत. हा लेख ट्रेड-ऑफ, तांत्रिक प्रगती आणि वैद्यकीय उपकरण उत्पादक त्यांच्या भौतिक निवडींचे पुनर्मूल्यांकन का करत आहेत याचा शोध घेतो.

जेथे ॲल्युमिनियम कमी पडतो

ॲल्युमिनियम प्रत्येक वैद्यकीय अनुप्रयोगासाठी योग्य नाही. सामान्य वेदना बिंदूंमध्ये हे समाविष्ट आहे:

• ऑटोक्लेव्ह अंतर्गत गंज - 134 डिग्री सेल्सिअस तापमानात स्टीम निर्जंतुकीकरणामुळे खड्डा आणि पृष्ठभागाचे ऑक्सिडेशन होते, विशेषत: स्क्रॅच केलेल्या एनोडाइज्ड थरांवर.
• मऊपणा - हाताळणी किंवा असेंब्ली दरम्यान ॲल्युमिनियमचे डेंट सहजपणे हर्मेटिक सीलशी तडजोड करते.
• थ्रेडची मर्यादित ताकद – पातळ-भिंती असलेल्या विभागात स्क्रू थ्रेड्स स्ट्रिप करा.
• EMI भेद्यता - ॲल्युमिनियम सभ्य संरक्षण प्रदान करते परंतु उच्च-फ्रिक्वेंसी हस्तक्षेपासाठी स्टेनलेस स्टीलपेक्षा कमी आहे (MRI- लगतच्या उपकरणांसाठी गंभीर).

एकल-वापर किंवा मर्यादित-पुनर्वापर उपकरणांसाठी, ॲल्युमिनियम किफायतशीर राहते. परंतु पुन्हा वापरता येण्याजोग्या सर्जिकल उपकरणांसाठी आणि दीर्घ-आयुष्य इम्प्लांट करण्यायोग्य ड्रायव्हर्ससाठी, स्टेनलेस स्टीलच्या खोलवर काढलेल्या घरांची निर्मिती होत आहे.

स्टेनलेस स्टील डीप ड्रॉ हाउसिंग आता का काम करतात

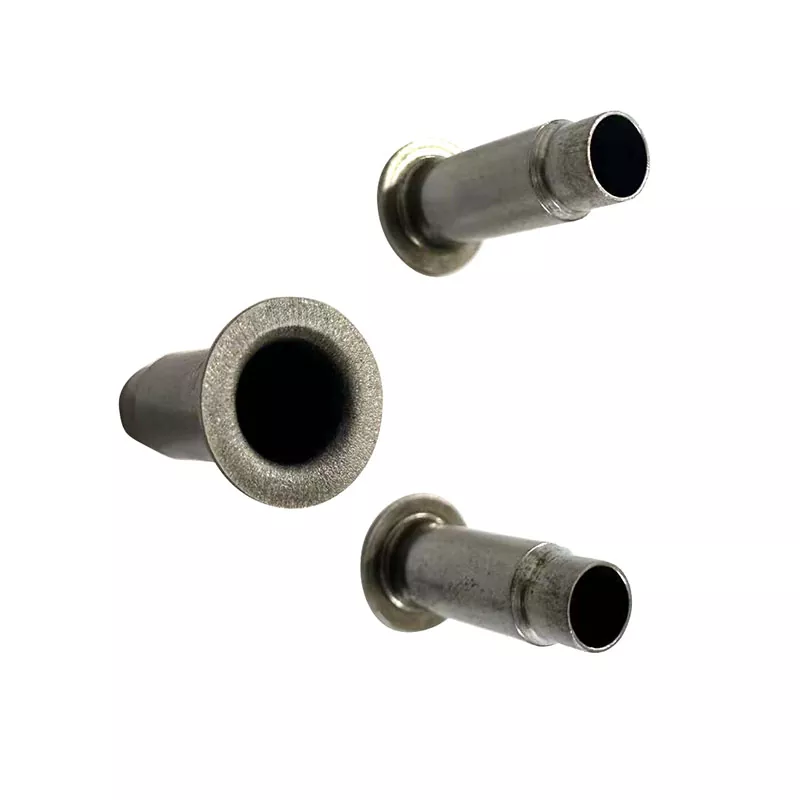

डीप ड्रॉईंग ही शीट मेटल बनवण्याची प्रक्रिया आहे जिथे एकसमान, कप सारखे आकार तयार करण्यासाठी एक सपाट रिक्त रेडिएली डाय कॅव्हिटीमध्ये काढला जातो. ऐतिहासिकदृष्ट्या, स्टेनलेस स्टील (विशेषतः 304 आणि 316L) वर्क हार्डनिंग आणि स्प्रिंगबॅकमुळे खोल काढणे कठीण होते. आधुनिक उपायांमध्ये हे समाविष्ट आहे:

• मल्टी-स्टेज डीप ड्रॉइंग प्रेस - 10 स्टेशन्स पर्यंत हळूहळू धातू फाडल्याशिवाय तयार होतात.
• इंटरमीडिएट ॲनिलिंग - लेझर किंवा व्हॅक्यूम ॲनिलिंग टप्प्यांमधील लवचिकता पुनर्संचयित करते.
• हाय-प्रेस वंगण - वैद्यकीय दर्जाच्या स्वच्छतेसाठी खास तयार केलेले.

एक अग्रगण्य निर्माता, Xiamen Lijingda Precision Stamping Co., Ltd. (स्थापना 2004) ने या तंत्रांमध्ये प्रभुत्व मिळवले आहे. त्यांची 25 अचूक प्रेस (25-500 टन) आणि जपानी स्लो वायर कटिंग मशीन तयार करतातखोल काढलेली घरेभिंतीची जाडी 0.3 मिमी इतकी कमी आहे - स्टेनलेस स्टीलची घरे मिळवणे जे समतुल्य ॲल्युमिनियम डिझाइनपेक्षा फक्त 15-20% जास्त जड आहे, तरीही उत्पादन शक्ती तिप्पट आहे.

पॅरामीटर तुलना – स्टेनलेस स्टील वि. ॲल्युमिनियम डीप ड्रॉ हाउसिंग्ज

जेथे स्टेनलेस स्टील डीप ड्रॉ हाऊसिंग्ज वैद्यकीय वापरात एक्सेल

1. पुन्हा वापरण्यायोग्य सर्जिकल टूल्स

इलेक्ट्रोसर्जरी, एंडोस्कोप आणि पॉवर्ड बोन ड्रिलसाठी हँडपीस. गंज किंवा सील अयशस्वी न होता शेकडो स्टीम सायकलमध्ये गृहनिर्माण टिकून राहणे आवश्यक आहे. स्टेनलेस स्टीलखोल काढलेली घरेनिर्बाध, तडे-मुक्त पृष्ठभाग तयार करा जे जीवाणूंना अडकवत नाहीत.

2. इम्प्लांट करण्यायोग्य डिव्हाइस ड्रायव्हर्स

पेसमेकर किंवा न्यूरोस्टिम्युलेटर्ससाठी बाह्य नियंत्रक रुग्ण वर्षानुवर्षे वाहून नेले जातात. ॲल्युमिनिअमचे यंत्र टाकल्याने ते डेंट होऊ शकते, अंतर्गत PCB माउंट्स तुटतात. स्टेनलेस स्टीलची घरे कायमस्वरूपी विकृतीशिवाय प्रभाव शोषून घेतात.

3. MRI-सुसंगत उपकरणे

दोन्ही चुंबकीय नसताना (304/316L ऑस्टेनिटिक आहेत), स्टेनलेस स्टील RF हस्तक्षेपाविरूद्ध चांगले संरक्षण प्रदान करते, MRI प्रतिमांवरील कलाकृती कमी करते.

4. पोर्टेबल डायग्नोस्टिक उपकरणे

हँडहेल्ड रक्त विश्लेषक आणि अल्ट्रासाऊंड प्रोब. जास्त डेंट रेझिस्टन्स म्हणजे अपघाती थेंब पडल्यानंतरही फील्ड-विश्वसनीय ऑपरेशन.

वजनाच्या आक्षेपावर मात करणे - अचूक रेखांकन कसे मदत करते

स्टेनलेस स्टील विरुद्ध मुख्य युक्तिवादखोल काढलेली घरेवजन केले आहे. एक घन स्टेनलेस स्टील बॉक्स जड आहे. परंतु खोल रेखांकन पातळ भिंतींना परवानगी देते. ठराविक 50mm × 30mm × 10mm घरांसाठी:

• ॲल्युमिनियम (1.0 मिमी भिंत) → ~27g
• स्टेनलेस स्टील (0.4mm भिंत) → ~34g

कच्च्या घनतेनुसार स्टेनलेस भाग केवळ 26% जड आहे, 190% नाही. आणि स्टेनलेस हाऊसिंग लक्षणीयरीत्या मजबूत आहे, ज्यामुळे साफसफाई सुलभ करणाऱ्या राइबलेस डिझाइन्सची परवानगी मिळते.

Xiamen Lijingda Precision Stamping Co., Ltd. अशा पातळ-भिंतीच्या खोलवर काढलेल्या घरांमध्ये माहिर आहे. त्यांचे 500‑टन प्रेस, डाय प्रिसिजनसाठी PG ऑप्टिकल ग्राइंडिंगसह एकत्रित, ±0.02mm ची भिंत जाडी सहनशीलता प्राप्त करतात - जलरोधक वैद्यकीय उपकरणांमध्ये गॅस्केट सीलसाठी महत्त्वपूर्ण आहे.

स्टेनलेस स्टीलवर कधी स्विच करायचे

स्टेनलेस स्टील खोल काढलेल्या घरांचा विचार करा जर:

• तुमच्या डिव्हाइसला >500 ऑटोक्लेव्ह सायकलची आवश्यकता आहे.
• घर अनेकदा सोडले जाते किंवा ठोकले जाते (सर्जिकल सूट, फील्ड क्लिनिक).
• तुम्हाला उत्कृष्ट EMI/RFI शील्डिंग (MRI जवळ, रेडिओ-फ्रिक्वेंसी ॲब्लेशन) आवश्यक आहे.
• रासायनिक जंतुनाशके तुमचे सध्याचे ॲल्युमिनियम फिनिश खराब करतात.
• तुम्हाला अखंड, बॅक्टेरिया-प्रूफ आतील पृष्ठभाग हवा आहे.

ॲल्युमिनियमसह चिकटवा जर:

• डिव्हाइस एकल-वापर किंवा मर्यादित-वापर (<50 चक्र) आहे.
• वजन पूर्णपणे गंभीर आहे (उदा. <10g बजेटसह सूक्ष्म प्रत्यारोपण करण्यायोग्य ड्रायव्हर).
• उत्पादनाचे प्रमाण 500k/वर्ष पेक्षा जास्त आहे आणि टूलिंग वेअर ही खर्चाची समस्या बनते.

डीप ड्रॉइंग पुरवठादाराकडून काय मागणी करावी

सर्व स्टॅम्पिंग दुकाने वैद्यकीय दर्जाच्या स्टेनलेस स्टीलच्या खोलवर काढलेल्या घरांची निर्मिती करू शकत नाहीत. पहा:

• अचूक उपकरणे– डाय मेकिंगसाठी जपानी स्लो वायर EDM आणि PG ऑप्टिकल ग्राइंडर (Xiamen Lijingda मध्ये 6 स्लो वायर कटर आणि PG ग्राइंडर आहेत).
• प्रक्रियेत स्वच्छता– ड्रॉइंग स्नेहक काढण्यासाठी हायड्रोकार्बन अल्ट्रासोनिक क्लीनिंग लाइन्स (वैद्यकीय स्वच्छतेसाठी प्रति भाग <1mg अवशेष आवश्यक आहेत).
• चाचणी साधने- CMM, पृष्ठभाग पूर्ण करणे आणि गळती शोधण्यासाठी किमान 10 अचूक परीक्षक.
• प्रमाणपत्रे- कोणत्याही एकात्मिक सॉकेट्स किंवा इलेक्ट्रिकल वैशिष्ट्यांसाठी CE/UL (Xiamen Lijingda च्या स्वतःच्या ब्रँड siooan औद्योगिक सॉकेटमध्ये CE/UL आहे).
• अनुभव- ऑटोमोटिव्ह, रेल्वे आणि इलेक्ट्रॉनिक्ससाठी 15 वर्षांहून अधिक अचूक मुद्रांकन - वैद्यकीय विश्वासार्हतेसाठी एक मजबूत प्रॉक्सी.

Xiamen Lijingda Precision Stamping Co., Ltd. (आणि तिची 2014 सिस्टर कंपनी) एरोस्पेस, नवीन ऊर्जा ऑटोमोटिव्ह आणि वैद्यकीय क्षेत्रांना सेवा देते. त्यांची R&D टीम नियमितपणे 304 आणि 316L मध्ये 0.3mm भिंतीच्या जाडीपर्यंत खोल काढलेल्या घरांवर काम करते. वैद्यकीय उपकरण OEM साठी, याचा अर्थ असा पुरवठादार आहे जो आधीपासूनच पातळ-भिंत, उच्च-परिशुद्धता स्टेनलेस फॉर्मिंग समजतो.

मटेरियल शिफ्ट वर्थ टेस्टिंग

वैद्यकीय उपकरणांमधून ॲल्युमिनियम गायब होणार नाही. परंतु दीर्घायुष्य, निर्जंतुकीकरण प्रतिकार आणि प्रभाव कडकपणाची मागणी करणाऱ्या अनुप्रयोगांसाठी, स्टेनलेस स्टीलखोल काढलेली घरेएक आकर्षक पर्याय आहेत. आधुनिक मल्टी-स्टेज डीप ड्रॉईंग आणि इंटरमीडिएट ॲनिलिंगमुळे परफॉर्मन्स लीड रुंद करताना वजनाचे अंतर कमी झाले आहे. वैद्यकीय उपकरण अभियंत्यांनी 0.4mm 316L पासून बनवलेल्या नमुन्याच्या घरांची विनंती करावी आणि त्यांच्या स्वत: च्या ऑटोक्लेव्ह सायकल चाचण्या चालवल्या पाहिजेत - परिणाम अनेकदा संशयितांना आश्चर्यचकित करतात.

जेव्हा तुमचे ॲल्युमिनियम गृहनिर्माण वेळेपूर्वी अयशस्वी होते, तेव्हा फक्त त्याच भूमितीची पुनर्रचना करू नका. सारख्या तज्ञांना विचाराXiamen Lijingda Precision Stamping Co., Ltd.स्टेनलेस स्टीलच्या खोल काढलेल्या आवृत्तीचे मूल्यांकन करण्यासाठी. खर्च, वजन आणि आयुर्मान यांची तुलना करण्यासाठी तक्ता 1 वापरा. पुन्हा वापरता येण्याजोग्या वैद्यकीय उपकरणांची पुढची पिढी कदाचित स्टेनलेस – आणि खोलवर काढलेली असेल.
